Монтаж панелей ВИПРОК
В систему «ВИПРОК» входят все необходимые комплектующие для отделки «под ключ»
Панели «ВИПРОК» отличаются точной геометрией изделия и равномерным нанесением декоративного слоя.
За счёт крепления панелей с помощью декоративного профиля, система монтажа панелей «ВИПРОК» устойчива к подвижкам (усадкам) новых зданий.
О панелях ВИПРОК
«ВИПРОК» – декоративные стеновые панели из гипсокартона, который промышленным способом ламинируется с лицевой стороны высокопрочным виниловым покрытием.
Монтаж панелей «ВИПРОК» осуществляется легко и в кратчайшие сроки при условии выполнения правил монтажа, описанных ниже. Инструкция позволяет свести к нулю риск порчи материала, вся информация подана максимально наглядно и снабжена иллюстрациями.
ОБЩИЕ ПРАВИЛА
Монтаж панелей «ВИПРОК» осуществляется на установленный металлокаркас при помощи комплекта декоративных профилей.
Монтаж панелей производится в помещениях с сухим или нормальным температурно-влажностным режимом (температура воздуха не ниже +10°C и относительная влажность не выше 70%).
ИНСТРУМЕНТ, ПРИМЕНЯЕМЫЙ ПРИ МОНТАЖЕ ПАНЕЛЕЙ «ВИПРОК»:
1. Для прорезки отверстий под специальные установочные элементы используется сверло «балеринка» для гипсокартонных плит.
2. Для нарезки направляющего профиля и стоек используются ножницы по металлу, отрезная машина «Болгарка».
3. Для нарезки панелей «ВИПРОК» рекомендуем использовать усиленный «мастер-нож» со сменными лезвиями.
4. Для прорезки небольших участков можно использовать обычную ножовку.
5. Для нарезки профилей (омега-, пи-, F- и L- конфигураций) рекомендуем использовать специальную торцовочную пилу с диском по стали или алюминию.
Последовательность операций
Последовательность выполнения различных операций в значительной мере зависит от помещения и предлагаемого архитектурного проекта. Поэтому указанный ниже порядок рассматривается как один из частных случаев.
1. Монтаж и устройство конструкции пола, прокладка всех коммуникаций в полу.
2. Установка разметок стен, углов, дверных проёмов, перегородок.

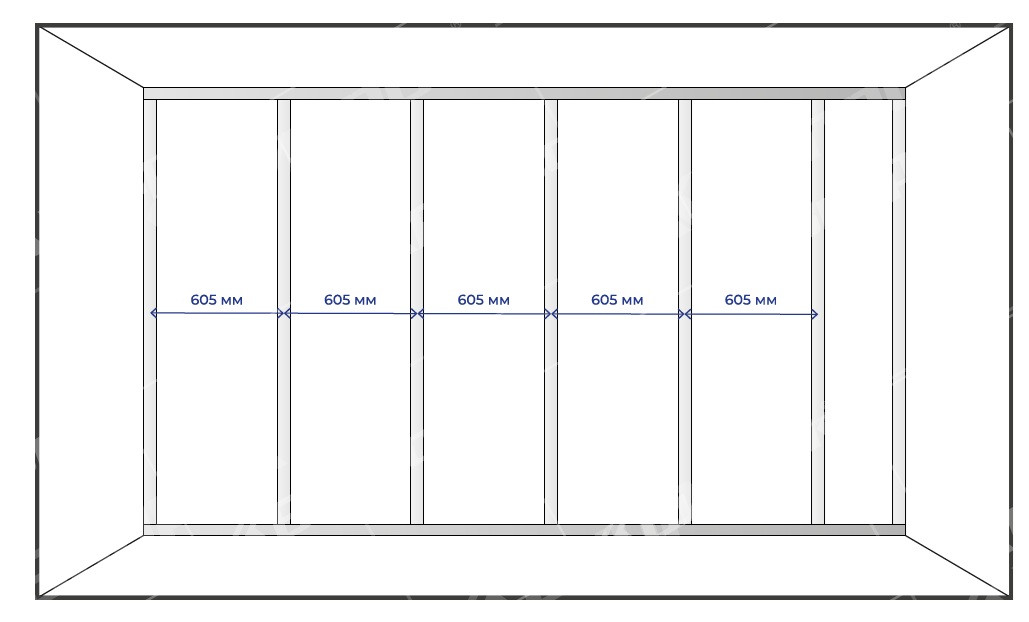

3. Монтаж металлокаркаса вдоль стен, прокладка необходимых коммуникаций в металлокаркасе.
4. Установка дверных блоков, зашивка дверных и оконных откосов панелями «ВИПРОК».
5. Монтаж каркаса перегородок, установка дверных блоков в них и последующая зашивка каркаса панелями «ВИПРОК».
6. Установка разметок уровня подвесного потолка по несущим стойкам металлокаркаса.
7. Монтаж отделочных панелей «ВИПРОК».
8. Монтаж пристенного канта подвесного потолка и последующий монтаж подвесного потолка.
9. Настил напольного покрытия и установка плинтусов.
Виды профилей для создания каркаса
1. При отделке стен панелями «ВИПРОК» используются профили:
1.1. Профиль потолочный направляющий ППН (28*27 мм);
1.2. Профиль потолочный стоечный ППС (60*27 мм), подвес прямой ПП (60*27 мм)
2. Для монтажа перегородок с применением панелей ВИПРОК рекомендуется использовать:
2.1. Профиль стоечный 66 (ПС 66);
2.2. Профиль направляющий 66 (ПН 66);
При этом толщина перегородки будет соответствовать толщине дверной коробки (92 мм), а сама дверная коробка дополнительно крепится с помощью омега-профиля по периметру.
2.3. При больших высотах или повышенной звукоизоляции – профиль стоечный 100 (ПС100), и профиль направляющий 100 (ПН100)
Рекомендации
Для улучшения тепло- и звукоизоляции, в металлокаркасе вдоль стен и перегородок закладывается минеральная вата толщиной 50 или 100 мм.
Для крепления тяжёлых предметов (таких как раковина, полка и прочее), облицовка из панелей «ВИПРОК» должна быть усилена закладными (стальными листами, деревянными досками, фанерой, распорками или каркасами), устанавливаемыми в металлокаркас.
Типовой порядок действий
1 шаг
2 шаг
3 шаг
4 шаг
5 шаг
6 шаг
7 шаг
8 шаг
Направляющий профиль (ПН) строго горизонтально через проушины прикручивается к стойкам. Для этого используется по четыре-пять саморезов с каждой стороны. Между направляющим профилем над дверью и потолочным ПН вставляются короткие профили ПС.
